真空輥角度裝配尺寸鏈計算步驟

發布時間:2022-11-07人氣:39

角度裝配尺寸鏈的封閉環就是真空輥裝配后的平行度、垂直度等技術要求。尺寸鏈的查找方法與長度裝配尺寸鏈的查找方法相同。圖中所示的真空輥裝配關系中,銑床主軸中心線對工作臺面的平行度要求為封閉環。分析銑床結構后知道,影響上述裝配精度的有關零件有工作臺、轉臺、床鞍、升降臺和床身等。其相應的組成環為:


α1-工件臺面對其導軌面的平行度;

α2-轉臺導軌面對其下支承平面的平行度;

α3-床鞍上平面對其下導軌面的平行度;

α4-升降臺水平導軌對床身導軌的垂直度;

α5-主軸回轉軸線對床身導軌的垂直度。

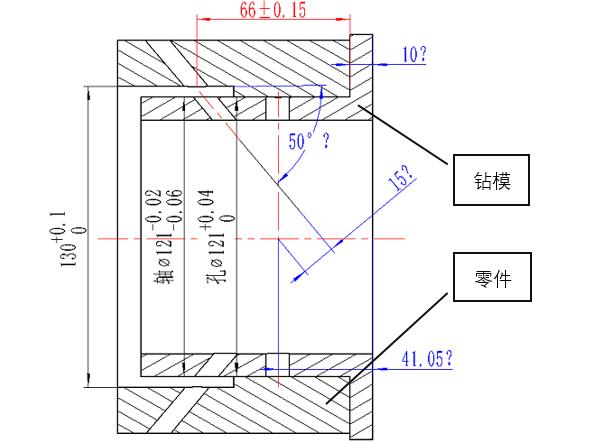

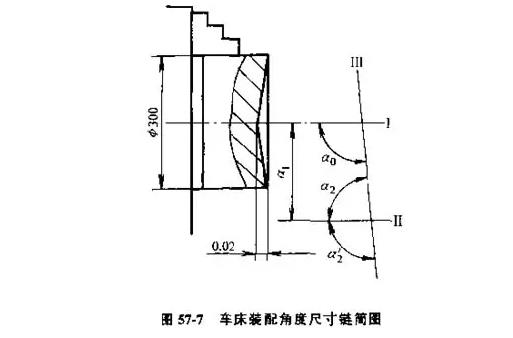

為了將呈垂直度形式的組成環轉化成平行度形式,可作一條和床身導軌垂直的理想直線。這樣,原來的垂直度α4和α5就轉化為主軸軸心線和升降臺水平導軌相對于理想直線的平行度α4,及α5,其真空輥裝配尺寸鏈如圖所示,它類似于線性尺寸鏈(特點是基本尺寸為零),可應用線性尺寸鏈的有關公式求解。


結合上例可將真空輥角度尺寸鏈的計算步驟的原則簡述如下:

1、轉化和統一角度尺寸鏈的表達形式

即把用垂直度表示的組成環轉化為以平行度表示的組成環。如將圖中表達形式轉化為圖b表達的真空輥尺寸鏈形式(二者都稱為無公共頂角的尺寸鏈),假設各基線在左側或右側有公共頂點,可進一步將圖b轉化為圖c的形式(稱具有公共頂角的角度尺寸鏈)。

2、增減環的判定

增減環的判別通常是根據增減環的定義來判斷,在真空輥角度尺寸鏈的平面圖中,根據角度環的增加或減少來判別其對封閉環的影響從而確定其性質。圖中的尺寸鏈中可以判斷α5是增環,α1、α2、α3、α4 是減環。
