齒輪齒形不對稱和周期性誤差的病因在哪里

發布時間:2022-10-21人氣:345

1、齒形角誤差的主要原因

齒輪的齒形角誤差主要取決于滾刀齒的齒形角誤差。滾刀齒的齒形角誤差是由刀齒制造過程中鏟磨齒產生的齒形角誤差、刀齒前刀面產生的非徑向誤差和非軸向誤差引起的。刀齒前刀面非徑向誤差對齒形誤差的影響,刀齒前刀面的非徑向誤差通常為0°(即刀齒前面的刀面在徑向平面內),前角(正或負)時,前角(正或負)會出現。


由于刀齒側后面鏟磨后有側后角,刀齒前角的誤差必然導致齒形角變化。前角為正時,齒形角較小。當切割齒頂變?yōu)樨?fù)時,齒形角變大,切割齒頂變薄。刀齒前刀面的非軸向誤差是指直槽滾刀前刀面沿軸向?qū)纵S的平行誤差。誤差使每個刀齒偏離正確的齒形位置,刀齒左右邊緣的偏差值不同,導致軸向齒距偏差偏差和齒形歪斜。

2、齒形不對稱的主要原因

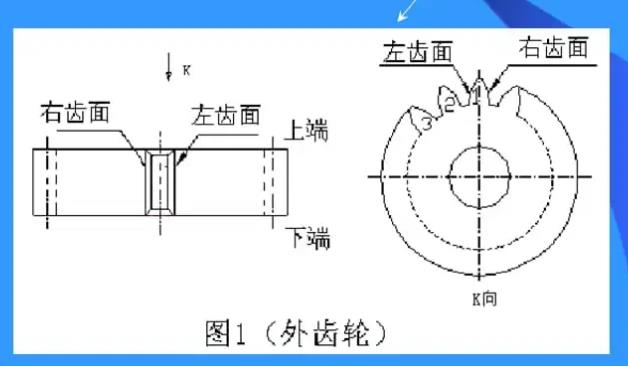

滾齒時,有時會出現齒形不對稱誤差。除了刀齒前刀面非軸向誤差的影響外,滾齒時滾刀對中不好。滾刀對中是指滾齒時,滾刀的軸向位置應使刀齒(或齒槽)的對稱線通過齒坯中心,滾刀對中,切出的齒形對稱;相反,它會導致齒形不對稱。滾刀包裹齒面的刀齒越少,工件齒形越大,齒面曲率越大,齒形不對稱越嚴重。因此,對于模量大、齒數少的齒輪,滾刀在滾動齒之前應小心對中。


3、齒形周期誤差的主要原因

滾刀安裝后的徑向圓跳動和軸向運動,機床分度蝸輪副中分度蝸桿的徑向圓跳動和軸向運動都是周期性誤差,會導致滾齒時齒面不均勻的周期誤差。


4、減少齒形誤差的措施

從以上分析可以看出,影響齒形誤差的主要因素是機床齒傳動鏈中的制造誤差、安裝誤差和蝸桿誤差。為保證齒形精度,除了根據齒輪的精度等級正確選擇滾刀和機床外,還應特別注意滾刀的重磨精度和安裝裝精度。
